Jak zbudowane jest stanowisko pomiarowe w elektrochemii i co zmienia w wyniku

W dwóch laboratoriach badających odporność korozyjną stali nierdzewnej przy użyciu identycznych potencjostatów uzyskano rozbieżne krzywe polaryzacyjne. Jedno stanowisko rejestrowało znacznie wyższą gęstość prądu korozyjnego. Zastosowano tam inną geometrię komórki i pominięto mieszanie roztworu, co całkowicie zmieniło warunki transportu masy. Drugie laboratorium pracowało bez korekty oporu niekompensowanego. Taki błąd systematyczny przesuwał pozorną wartość potencjału z dala od stanu faktycznego. Podobne sytuacje pokazują ważną prawidłowość w badaniach materiałowych. Sama aparatura nie gwarantuje powtarzalnych wyników, ponieważ o sukcesie decyduje kompletny układ pomiarowy dopasowany do konkretnego pytania badawczego.

Z jakich elementów składa się stanowisko pomiarowe?

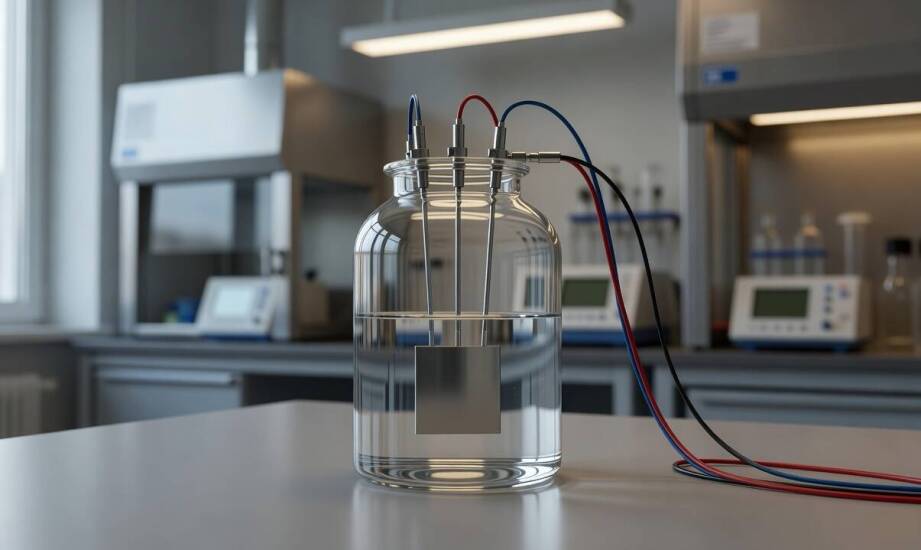

Typowe stanowisko elektrochemiczne składa się z trzech elektrod, komórki pomiarowej, źródła zasilania oraz oprogramowania sterującego. Elektroda robocza stanowi bezpośrednie miejsce zachodzenia badanej reakcji. Elektroda odniesienia utrzymuje stały i znany potencjał. Dzięki niej badacz może precyzyjnie kontrolować stan elektrody roboczej. Elektroda pomocnicza zamyka obwód elektryczny, przejmując na siebie główny przepływ prądu. Sama komórka pomiarowa zapewnia z kolei środowisko dla elektrolitu oraz narzuca ścisłe geometryczne warunki eksperymentu. Zasilający układ potencjostat kontroluje potencjał elektrody roboczej względem odniesienia i mierzy wynikowy prąd. Galwanostat działa na odwrotnej zasadzie, czyli utrzymuje stały prąd i rejestruje zmianę potencjału. Urządzenia hybrydowe łączą obie te funkcje, co umożliwia szybką zmianę trybu pomiarowego.

W klasycznym układzie trójelektrodowym prąd płynie wyłącznie między elektrodą roboczą a pomocniczą. Potencjał mierzy się natomiast między elektrodą roboczą a odniesienia, dbając o brak przepływu prądu przez tę drugą linię. Taki schemat minimalizuje wpływ oporu roztworu na ostateczny odczyt napięcia. W trybie potencjostatycznym system dostarcza szczegółowych informacji o procesach redoks oraz kinetyce elektrodowej badanej próbki. Tryb galwanostatyczny wymusza stały przepływ ładunku elektrycznego. Ta funkcja sprawdza się idealnie podczas badania procesów elektrolitycznych oraz symulowania cykli pracy akumulatorów przemysłowych.

Jak metody analizy przekładają się na wyniki badań?

Cykliczna woltamperometria (CV) polega na liniowej zmianie potencjału w obu kierunkach i bieżącej rejestracji przepływającego prądu. Metoda ta pozwala precyzyjnie określić potencjały pików redoks, sprawdzić odwracalność reakcji oraz oszacować współczynnik dyfuzji jonów. Liniowa woltamperometria (LSV) opiera się na pojedynczym przebiegu napięcia. Znajduje ona szerokie zastosowanie w wyznaczaniu szybkości korozji poprzez klasyczną ekstrapolację krzywych Tafela. Spektroskopia impedancji elektrochemicznej (EIS) nakłada małą amplitudę sygnału sinusoidalnego o zmiennej częstotliwości. Technika ta charakteryzuje opór przeniesienia ładunku oraz procesy dyfuzyjne w powłokach ochronnych. Chronoamperometria polega na skokowej zmianie potencjału i pomiarze prądu w funkcji czasu. Ośrodki badawcze używają jej do analizy stężenia analitu.

W badaniach korozyjnych zestawienie wyników LSV i EIS pozwala obiektywnie ocenić szybkość degradacji materiału oraz skuteczność zastosowanych inhibitorów. W testach bateryjnych metoda CV identyfikuje kluczowe reakcje na elektrodach, a galwanostatyczne cykle ładuj-rozładowuj określają realną pojemność ogniwa. W procesach elektrosyntezy woltamperometria pomaga zoptymalizować gęstość prądu dla konkretnego roztworu. Tryb galwanostatyczny zapewnia tu stabilną szybkość osadzania cienkich warstw na metalu. Mechaniczne przygotowanie powierzchni elektrod poprzez polerowanie decyduje o powtarzalności sygnału w każdym z opisywanych zastosowań. Komórka pomiarowa musi gwarantować krótki dystans między kluczowymi elektrodami, aby mocno zredukować spadek napięcia iR. Kontrola temperatury za pomocą termostatów oraz stałe mieszanie roztworu stabilizują wreszcie warunki dyfuzji.

Spójność aparatury a precyzja pomiaru

Kompletny układ eksperymentalny, w tym nowoczesne aparaty do badań elektrochemicznych, wymaga rygorystycznego dopasowania do fizykochemii planowanego procesu. Rozbieżności w wynikach między ośrodkami badawczymi rzadko wynikają z wad samego źródła zasilania. Błędy powstają zazwyczaj na poziomie złej geometrii naczynia, niewłaściwego polerowania próbki lub braku stabilizacji termicznej elektrolitu. O użyteczności zebranych danych decyduje całkowita zgodność parametrów technicznych i środowiskowych z postawioną tezą.

Właściwe zaopatrzenie placówek analitycznych opiera się na dostępie do sprawdzonej infrastruktury laboratoryjnej. Specjalistycznym wyposażeniem jednostek naukowych i przemysłowych zajmuje się Byrski Pol, dostarczając zaawansowane urządzenia do mieszania, analizy oraz obróbki cieplnej prób. Wybór stabilnych mieszadeł magnetycznych i precyzyjnych termostatów pozwala utrzymać zdefiniowane warunki transportu masy przez cały czas trwania eksperymentu. Integracja wysokiej klasy urządzeń peryferyjnych z głównym systemem pomiarowym skutecznie eliminuje zakłócenia zewnętrzne i zabezpiecza wiarygodność wyników elektrochemicznych.
